Intel® Sky_Lake-U Kaby_Lake-U I3 I5 I7 Soc CPU
1*SODIMM DDR3L 1600MHz Max 16G

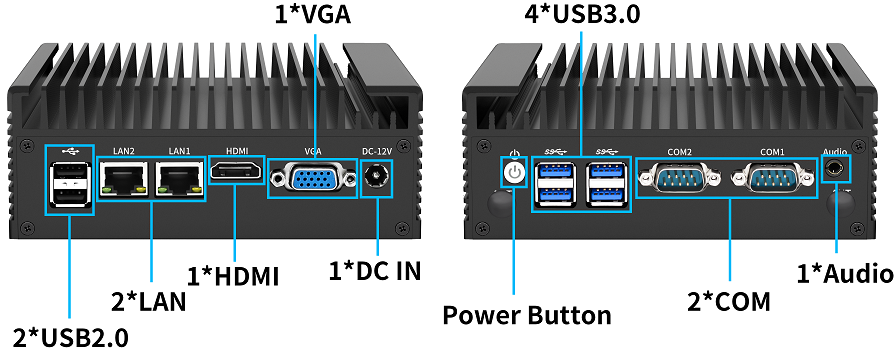

1*HDMI1.4 Max 4K 30hz
1*EDP排针 Max 1080P 60hz
1*VGA Max 1080P 60hz(可选HDMI)
1*SATA3.0 6Gb/s
1*M.2 SSD2280(NGFF/PCIEx2自适应)
2*RTL8111H
外置2*USB2.0、4*USB3.0、内置2*USB2.0
2*COM RS232(COM1、2支持RS485)
DC 12V，DC头 55*25mm
| 规格 | |||
| 处理器 | Intel Sky_Lake-U Kaby_Lake-U I3 I5 I7 | ||
| BIOS | AMI 128M BIOS（winbond 25Q64JVSIQ）来电自启，PXE，WOL | ||
| 内存 | 1*SODIMM DDR3L 1600MHz Max 16G | ||
| GPU | Intel® HD Graphics 520/Intel® HD Graphics 620 | ||
|
显示 (多显支持) |
HDMI | 1*HDMI1.4 Max 4K 30hz | |
| EDP | 1*EDP排针（2*15Pin 2.0mm）Max 1080P 60hz | ||
| VGA | 1*VGA Max 1080P 60hz(可选HDMI) (CS5212 方案) | ||
| 存储 | SATA | 1*SATA3.0 6Gb/s | |
| M.2_SSD(M_KEY) | 1*M.2 SSD2280(NGFF/PCIEx2自适应) | ||
| 网络 | RJ45 | 2*RTL8111H 千兆网卡(可选RTL8106E网卡、Lan1可修改两个USB) | |
| USB | USB2.0/3.0 | 外置4*USB3.0+2*USB2.0 内置2*USB2.0排针(2.0mm) | |
| 串口 | DB9 | 2*COM RS232(均支持RS485) | |
| 音频 | 3.5mm | RealtekALC897 7.1通道 HDA编码器 | |
| 扩展接口 | MPCIE | 支持WIFI/4G PCIE协议 | |
| SIM | 1*Mini SIM兼容Nano SIM | ||
| GPIO | 支持4路GPIO | ||
| 硬件检测 | 看门狗 | 看门狗定时器 | |
| 风扇 | 可选 3Pin 12V SYS Fan检测 | ||
| 硬件控制 | 来电开机(AT_ATX) | AT_ATX(1-2)AUTO POWER ON，AT_ATX(2-3)NORMAL | |
| 电源 | DC_IN | DC 12V，DC头 55*25mm | |
| 温度/湿度 | 工作温度/湿度 | 0~60摄氏度/5~95％RH, 相对湿度, 无凝露 | |
| 存储温度/湿度 | -40~80摄氏度/5~95％RH, 相对湿度, 无凝露 | ||
| 尺寸 | PCB大小 | 120*120mm | |
| 机箱大小 | 148*125*56mm | ||
